Nachströmventil rund Abdeckung

Nachströmventil für die direkte Wandmontage. Es besteht aus zwei schalldämmenden Kulissen, die auf beiden Seiten einer Wand montiert werden.

• Diskretes Design

• Schalldämmende Kulissen


Wartung

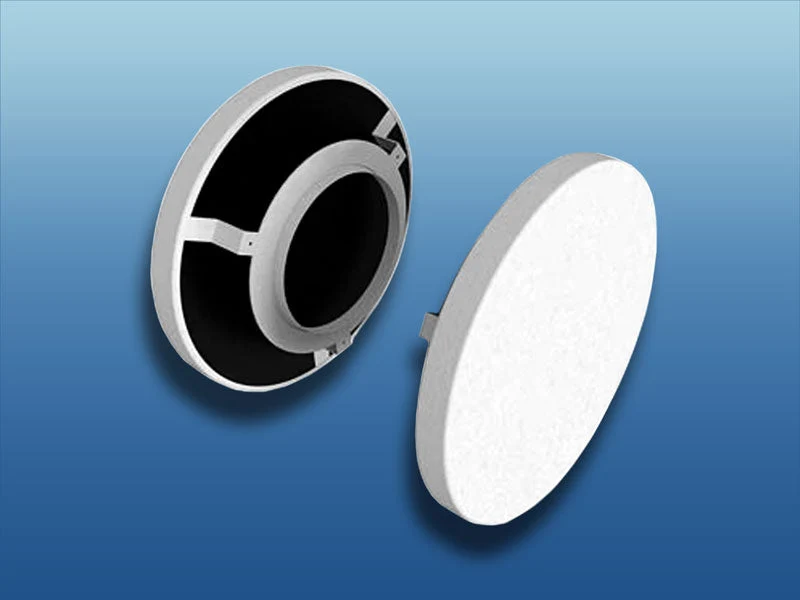

Die Frontplatte kann entfernt werden, um die Reinigung von internen Teilen zu ermöglichen. Die sichtbaren Teile des Auslasses können mit einem feuchten Tuch abgewischt werden.
Material und Ausführung
Montagebügel:             Verzinkter Stahl
Frontplatte:                   Verzinkter Stahl
Standardausführung:    Pulverbeschichtet
Standardfarbe:              RAL 9010 glänzend (30)

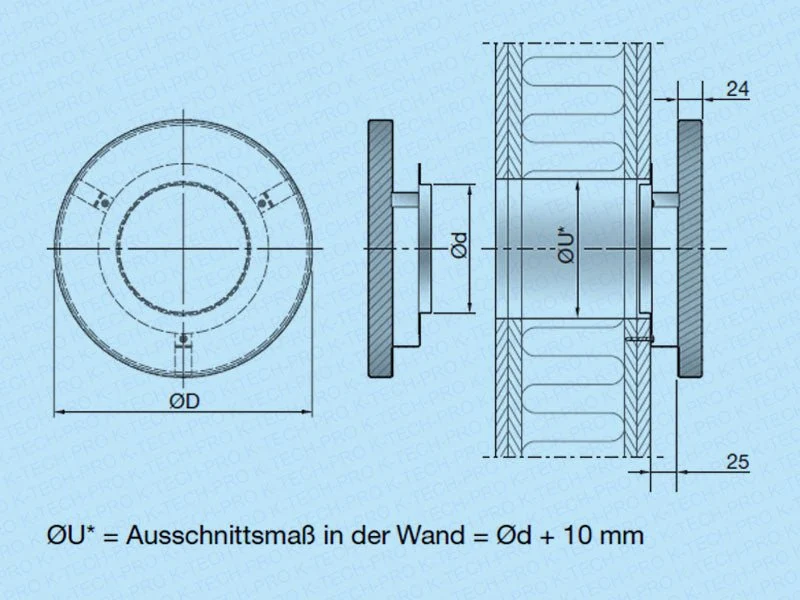

Größe (Ød)	ØD [mm]	*ØU	m kg
100	200	110	0,8
125	250	135	1,0
160	300	170	1,2

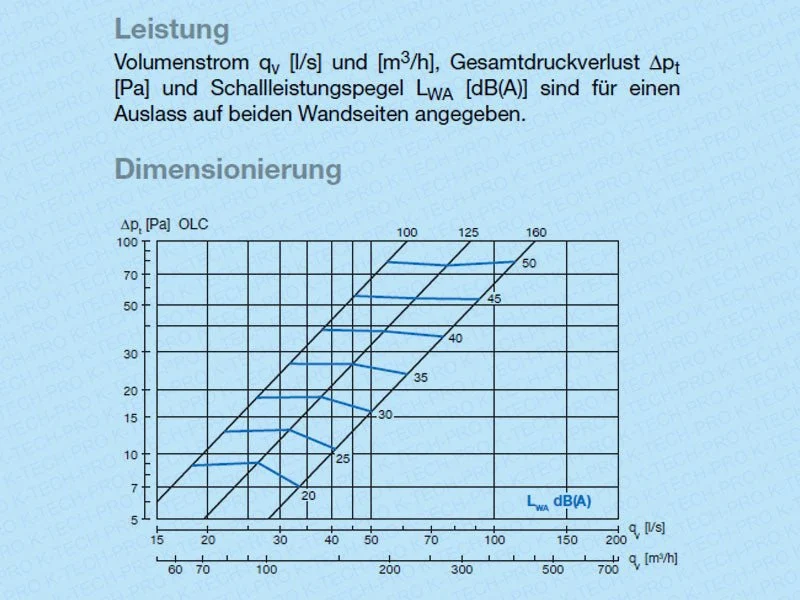

Schnellauswahl

Größe Ød	Δpt =10[Pa] [l/s]	Δpt =10[Pa] [m³/h]	Δpt =15[Pa] [l/s]	Δpt =15[Pa] [m³/h]	Δpt = 20 [Pa] [l/s]	Δpt = 20[Pa] [m³/h]	*Dn,e,w [dB]
100	19	68	24	86	27	97	49
125	28	101	34	122	39	140	47
160	40	144	49	176	56	202	44

* Werte gültig für Leichtbauwand mit 95 mm Isolierung.
