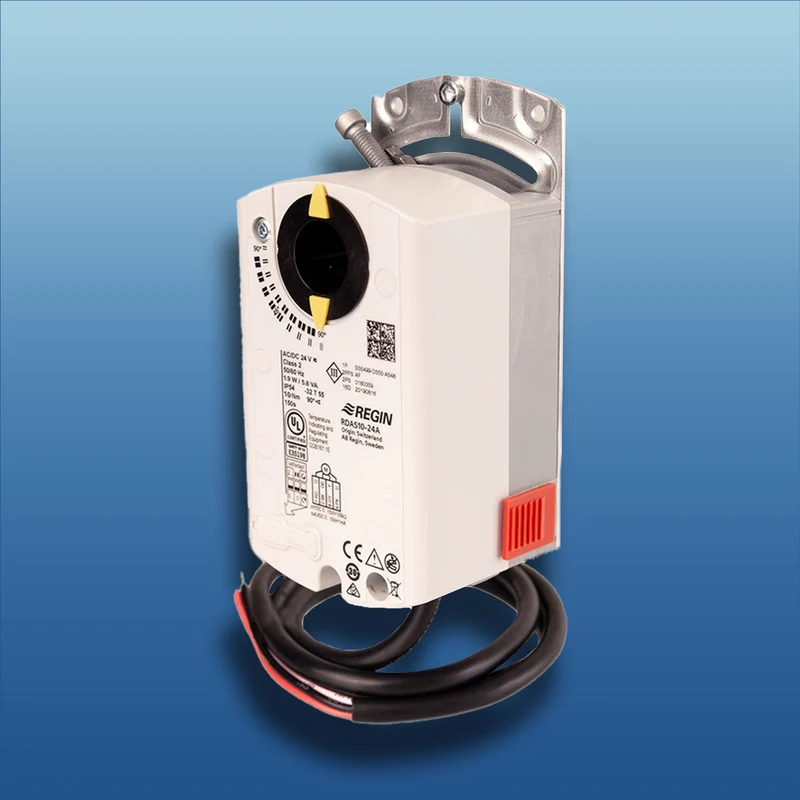

REGIN Klappenstellantrieb RDAS 10 Nm

Klappenstellantrieb ohne Federrücklauf (10 Nm). Für 2-Punkt (Auf/Zu), 3-Punkt oder 0…10 V Stellsignal.

• Drehmoment 10 Nm
• Für Klappenflächen bis zu 1,6 m²
• Sonderausführungen mit Hilfsschaltern
• 24 V und 230 V Versorgungsspannung
• 2-Punkt (Auf/Zu), 3-Punkt oder 0(2)…10 V Stellsignal
• Handverstellung

Anwendung:
Die Stellantriebe werden in Lüftungs- und Klimaanlagen zum Betätigen von Luftklappen und Luftdrosseln eingesetzt. Der Stellantrieb kann für Klappenflächen bis zu 1,6 m² verwendet werden, je nach Gängigkeit.

Geeignet in Verbindung mit 2-Punkt- und 3-Punktreglern sowie stetig wirkenden Reglern (DC 0/2…10 V), für die Ansteuerung von Luftklappen.

Funktion:
Wenn die Versorgungsspannung angeschlossen wird, fährt der Antrieb in eine dem Steuersignal (2-Punkt, 3-Punkt oder 0…10 V) entsprechende Arbeitsstellung. Die Stellungsanzeige ist mechanisch und elektrisch. Der Drehwinkelbereich ist selbstadaptiv und die Hilfsschalter für Zusatzfunktionen sind einstellbar.

Installation:
Die Montage des Stellantriebs erfolgt mittels der Verdrehsicherung (Lochband mit eingepresstem Bolzen dient zur Fixierung des Antriebs). Die Einbaulage des Antriebs ist so zu wählen, dass die Einstellelemente am Gehäusedeckel und die Kabelzuführung gut zugänglich sind.

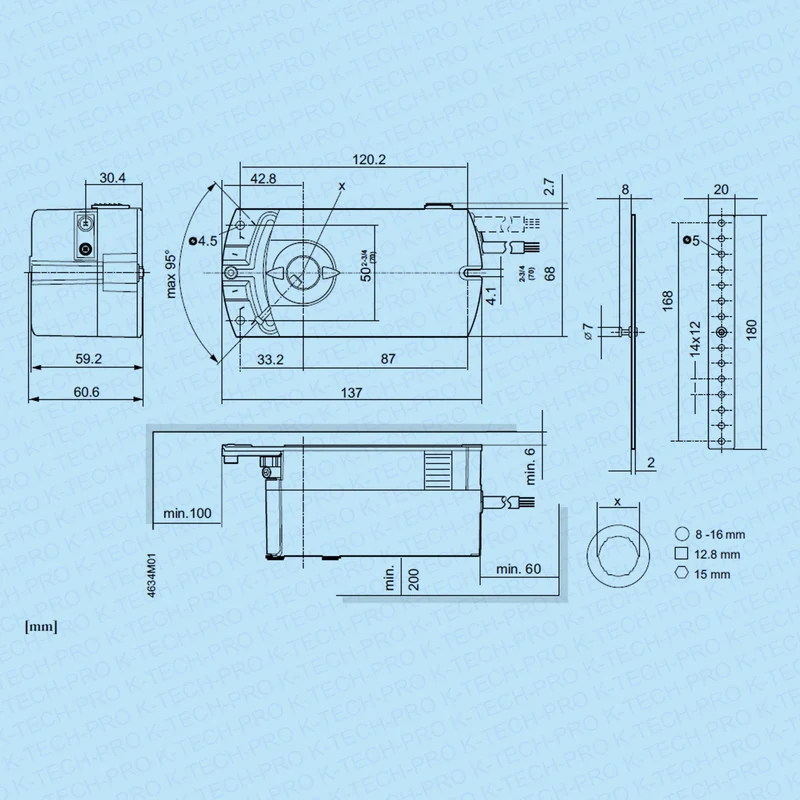

Die Verdrehsicherung (siehe Abmessungen) ist erforderlich bei Montage auf die Klappenachse. Genügende Eingrifftiefe des Bolzens in das Antriebsgehäuse muss gewährleistet sein.

Durch Drücken der Getriebeausrasttaste kann der Antrieb von Hand verstellt werden.
